利達J-SA P-M-LD2003G 手動火災報警按鈕接線安裝技術

介紹：

利達J-SA P-M-LD2003G 手動火災報警按鈕可與我公司生產的全系列火災報警控制器配合使用，采用電子編碼，占有一個地址點。當發生火災時，人工確認火災，按下按鈕向控制器發出報警信號。同時，此按鈕還配有電話插孔，可方便與消防中心聯系。該產品抗潮濕、抗干擾能力強，性價比高。主要適用于各種工業及民用建筑。經應急管理部消防產品合格評定中心及 消防電子產品質量檢驗檢測中心按照 GB19880-2005《手動火災報警按鈕》、CNCA-C18-01《強制性產品認證實施規則》、CCCF-HZBJ-03《強制性產品認證實施細則》檢驗和審核，符合認證要求，取得消防產品 3C 認證證書。

功能：

★ 二總線、無極性，采用專用嵌入式 MCU。

★ 采用電子編碼方式，占用一個地址，編址范圍（1～255）。

★ 戶內使用型，啟動零件可重復使用，報警復位通過專用鑰匙完成。

★ 備有消防電話接口，可配合φ3.5 電話手柄使用。(如果現場人員使用φ6.35 電話手柄可以使用專門的φ6.35 轉φ3.5 轉接頭)

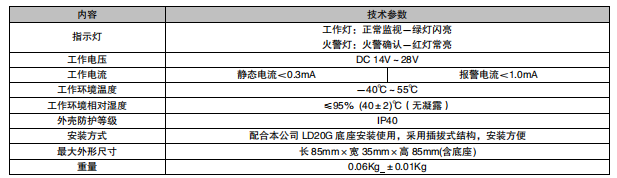

主要技術指標：

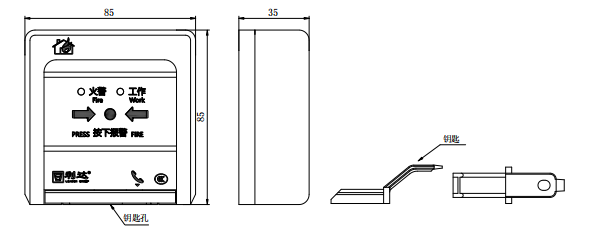

手報及鑰匙外形結構示意圖：

安裝及接線示意圖：

安裝步驟：

★ 固定底座：將導線從 LD20G 底座背面進線孔穿入，用 M4 螺釘把底座固定在 86H50 預埋盒上。注意：鑰匙插孔及電話插孔在產品下側，安裝時需預留 10cm 操作空間。

★ 接線：如布線示意圖所示，將各導線與相應端子正確連接。

★ 電子編碼方式：將編址器上標有?二總線?的端口，與手動火災報警按鈕的?TC1，TC2?兩端子用連接線相連接，編寫相應的地址號。（編號操作方法見編址器使用說明書）。

★ 系統接線查驗后，將手報與底座方向?qū)φ墼诘鬃?，并按壓使兩部分扣緊合縫。
